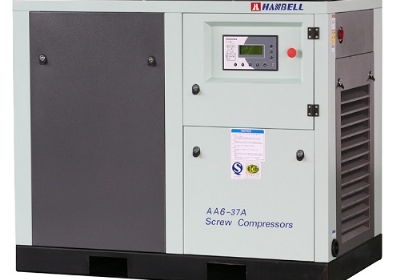

直联变频空压机75-132KW

直联变频空压机75-132KW

◆系列:汉钟AA6-F系列
◆ 输出功率:75~132Kw
◆风量:13.1~24.7m³/min (0.8Mpa)
◆工作压力:0.8Mpa~1.6Mpa
◆传动方式:直联式传动
◆工作电压:380V/50HZ
◆润滑方式:机油润滑
◆冷却方式:风冷/水冷
订购热线:
136 7159 9480

产品介绍

汉钟直联变频空压机组使用客户群

  1. 适用于用气量需求起伏较大的厂家(如日夜班生产或用气量大小差异较大的厂家)。
  2. 厂家可考虑几台工频空压机搭配一台变频空压机使用,其整体效益更经济,更实惠,节能省电。

内置变频器
模块化设计易于维护与扩展。
高速通讯接口,内建MODBUS及BACnet协议,CANopen Card s,多样化通讯方式,满足客户对多样控制的渴望。
长寿命设计与重要零件寿命零件。
PCB涂层设计,增强环境耐受性。
最佳散热设计,可操作于50°C周温环境,自动以温升条件调整输出额定值,维持变频器持续高效能工作。
变频技术与非变频的节能差异
节能原理:非变频机组以容调进气阀调节排气量需求,变频机组则以电机变频方式调节排气量需求,两者的节能差异如下:
假设条件:平均负载70%(即重车时间70%),每年运行8000小时,每度(KW/h)电费0.70元人民币计算,工频机组按照一般设定,变频机组达到最低频率运转时,设定0分钟转为待机状态。
节能计算:节能空车运转的能耗+节能加载过程所需的能耗。
与工频机组比较,变频机组每年节约金额如下表:


功率223037557590110
  节电
(元、年)
226693091238125566727728292736113344
变频机组与非变频机组比较,若需求排气量(%)均稳定在50%时,节能比例约在23%,若需求排气量起伏更大或用气量(%)更低时,节能效益就会大于23%

机型AA6-75A-FAA6-90A-FAA6-110A-FAA6-132A-F
压缩机排气量(m3/min)0.8Mpa3.90-13.15.04-16.86.0-20.07.41-24.7
1.0Mpa3.54-11.84.38-14.65.34-17.86.96-23.2
1.3Mpa3.03-10.13.72-12.44.41-14.76.21-20.7
空气出口温度℃环境温度+15℃
空气出口管径(inch)2”DN65-16DN65-16DN80-16
传动方式直联传动
润滑油量(L)65708085
排气量控制方式0-100%自动控制
最高工作环境温度℃45℃
马达额定输出(KW)7590110132
接线盒位置上方
电压(V)/频率(Hz)380V/50Hz/60Hz
形式全密闭外扇型
启动方式变频启动
冷却器冷却方式空气冷却
风扇功率(kW)0.37*20.75*20.75*21.5*2
排气量(m3/min)194470633500
安装保护装置安全阀,排气高温,排气高压,过电流,欠相,逆相
保养指示装置空气过滤器,油过滤器,油细分离器,换油,皮带,电机润滑脂
微电脑控制器数字温度/压力显示控制,全自动运转/停机控制,定时运转
停机控制,多机连锁控制(选配),中央监控扩充功能(选配)
机组净重Kg2500270033003300
外观尺寸长(mm)1950250025002620
宽(mm)1420164016401670
高(mm)1500150016501800
