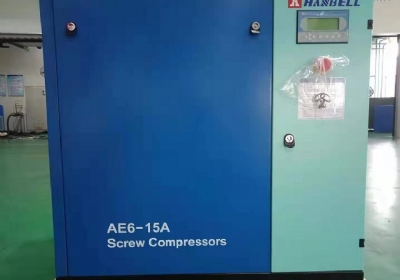

AE6系列皮带空压机7.5~18.5KW

AE6系列皮带空压机7.5~18.5KW

◆系列:汉钟AE6系列
◆ 输出功率:7.5kW~18.5kW
◆ 风量:1.1m3/min~3.0m3/min(0.8MPa)
◆工作压力:0.8Mpa~1.6Mpa
◆传动方式:皮带式传动
◆工作电压:380V/50HZ
◆润滑方式:机油润滑
◆冷却方式:风冷
订购热线:
136 7159 9480

产品介绍


汉钟螺杆空压机性能:
油细分离器
采用德国Mann进口分离器,使用寿命高可达8000h,保证空气含油量在3ppm以内。
油过滤器
采用德国Mann进口过滤器,低压降设计,使用寿命可高达4000h,高过滤精度有效保护了轴承和转子。
润滑油
采用美国CPI进口润滑油,具有优秀的抗氧化性性能,实用寿命可高达8000h。
油气桶组立
采用机械碰撞法去进行初步分离,分离效果可达99.95%。
板翘式冷却器
采用高效翘片式大换热面积冷却器,换热量盈余30%,冷却器效果更佳,可在环境温度45℃下正常工作。
空气过滤器
采用德国Mann进口过滤器,过滤面积大,压降小,实用寿命可高达4000h。
一体式进气阀
采用常闭型活塞式结构,停机时迅速关闭,防止润滑油喷出。确保低负载启动,减少耗电。
螺杆主机
采用专利线型设计,自主研发生产,拥有完全的自主只是产权,采用瑞典SKF重载轴承,大直径转子,转速更低,主机使用寿命大于10万小时。
皮带
采用德国原装Optibelt品牌产品,坚固耐用,长寿命,低磨损。

机型AE6
-08A
AE6
-11A
AE6
-15A
AE6
-18A















排气量
(m³/min)
0.7Mpa1.21.72.43.2
0.8Mpa1.11.62.23.0
1.0Mpa1.01.41.92.7
空气出口温度℃环境温度+15℃
空气出口管径(inch)1”1”11/4”11/4”
传动方式皮带传动
润滑油量(L)914.5
排气量控制方式0~100%控制
最高工作环境温度℃45℃
额定输出(KW)7.5111518.5
接线盒位置上方
电压(V)/频率(Hz)380V/50Hz/60Hz
形式全密闭外扇形
启动方式Y——△


冷却方式空气冷却
风扇功率(Kw)0.250.250.370.37
排风量(m³min)33337575
安全保护装置安全阀,排气高温,排气高压,过电流,欠相,逆相
保养指示装置空气过滤器,油过滤器,油细分离器,换油,皮带,电机润滑油脂
微电脑控制器数位温度/压力显示控制,全自动运转/停机控制,定时运转停机控制,多机连锁控制(选配),中央监控扩充功能(选配)
机组净重(kg)380400450480



长(mm)900900895895
宽(mm)75075010451045
高(mm)1180118012701270
  1. 上述技术参数依据ISO1217,吸气温度:20℃;相对湿度:60℃;吸气压力:0.1MPa;油品黏度:VG32等,合理测量误差为±5%。
  2. 除上述各机型:0.4MPa~1.6MPa参数选型,请接洽汉钟销售人员。
  3. 除标准电压为380V,三相,50HZ,若有需求其它规格,请接洽汉钟销售人员。
  4. 45KW以上备有水冷式机型,请接洽汉钟销售人员。
